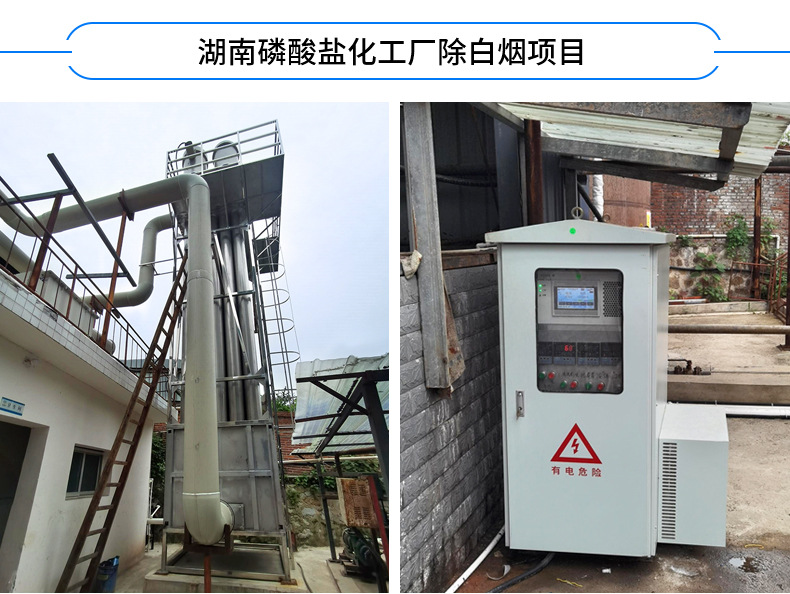

電漿除白煙電源

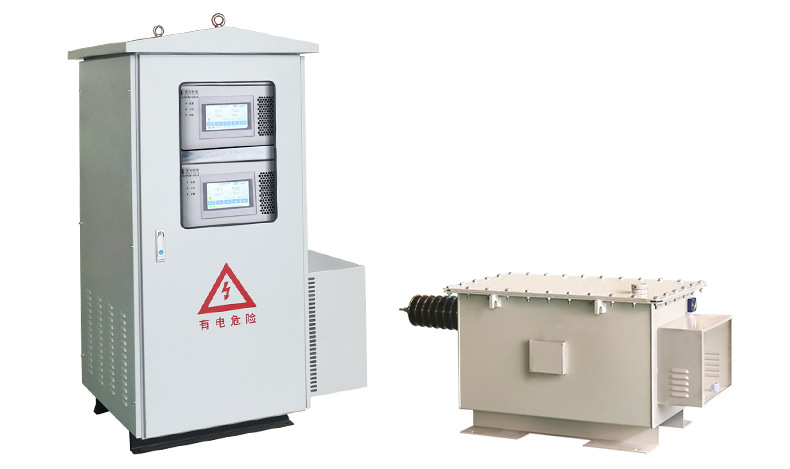

                     控制柜（雙模塊）                                 高壓發生器

  由兩部分組成：

控制柜：變頻、脈沖調制和電源控制系統；
高壓發生器：升壓、整流，輸出高壓脈沖電流。

  電源輸出波形:

  技術參數：

  產品選型與配置：

      諾亞高壓高頻脈沖直流電源（電漿電源、高壓窄脈沖電源）的產品規格，依據高壓變壓器的額定輸出電壓（即額定二次電壓）與額定輸出電流（即額定二次電流）進行劃分，表明設備的輸出電壓，額定輸出電壓分為20kV、30kV、40kV、50kV、60kV、72kV、80kV、100kV 八個級別，對應的同極距離：63mm、110mm、133mm、159mm、219mm、273mm、360mm、400mm。

      額定輸出功率最大為：12kw。功率/電壓就是 八個級別，每個級別或不同的功率所對應的控制器模塊存在偏差。
      配置不同的情況與需求，詳細方案請聯系本公司。

  根據負載規格：

電流根據陽極面積配置：0.3~2.00mA/m²；

功率根據氣體排量配置：40000m³/12~24kW（視具體工況而定）；
散熱方式根據工況選用：默認壓縮機水冷。

12kW單模塊控制柜+高壓發生器

-----------------------------------------------------------------------------------------------------------------------------------------------


24kW雙模塊控制柜+高壓發生器

-----------------------------------------------------------------------------------------------------------------------------------------------

36kW三模塊控制柜+高壓發生器
-----------------------------------------------------------------------------------------------------------------------------------------------

48kW四模塊控制柜+高壓發生器
-----------------------------------------------------------------------------------------------------------------------------------------------


  普通工頻直流電源與諾亞電漿電源性能對比：

  工作原理：

      諾亞電漿電源，其脈沖方波輸出型電源的天然優勢在于，比常見的疊加型或復合型脈沖電源，具有更高的瞬時電壓和電流，并且上升沿坡度更陡（從0電壓到最高電壓，只需要372ns），因此，電源產生的電漿，能源密度更高，電離和高級氧化效果更好。

（1）諾亞電漿電源，由三相交流電輸入，整流后，經IGBT逆變，成為高頻脈沖交流電，經高頻高壓變壓器升壓，再整流輸出高頻高壓脈沖直流電。
（2）電源核心器件 IGBT 采用英飛凌，主要發熱部分采用低功耗制冷機強水冷，夏天室外溫度50度時發熱器件溫度不會超過45度。升壓變壓器頻率高，體積小，溫升不超過25K。我司在高壓變壓器和IGBT 之間有隔離處理，不會發生高壓串回燒壞IGBT 的極端事故。
（3）電源主要由控制器模塊和高壓變壓器模塊、水冷系統組成，在工程應用中，可根據用戶的負載需求并聯集成，提供更高的輸出功率。
① 每個標準控制模塊的功能完整，可以單獨使用。
② 每個高壓變壓器模塊，有單獨的采樣裝置。
③ 每套電源都具備遠程總線通信功能。
④ 每個控制器模塊對應配接一個高壓變壓器模塊。
⑤ 每個控制器模塊自帶 PWM 恒定電流控制功能，都自帶短路、過流、過壓、過溫、開路、滅弧功能。
⑥ 每套電源都可以通過遠程通信實現互聯網，遠程操控，遠程維護、遠程監管，用戶可達到無人值守的目標。

  電氣原理框圖：

  工作原理：

  技術優勢：

（1）2021年國家生態環保部推薦先進示范技術。
（2）諾亞電器擁有完全獨立的自主知識產權。諾亞公司研發能力強，技術帶頭人是中科院高能物理研究所正高級工程師，2016年四川省千人計劃邀請到成都電子29所工作，現為諾亞公司總工程師。有近30人的專業技術研發團隊，并圍繞之一核心技術申請了5個發明專利和30多項實用新型專利，10幾項軟件著作權。
諾亞電漿電源突破了兩大技術難關：
①脈沖方波輸出而不是尖峰輸出；
②放電波形滿足沒有馳豫態的完整湯生放電曲線。湯生放電曲線被認為衡量是否達到標準電漿狀態的核心指標。諾亞電漿電源的工作頻率是80kHz，并且實現直流脈沖方波輸出形式。
（3）放電能量密度高，功率大，效果好。
①重復頻率高，每秒8萬個脈沖直流方波；典型電漿法寬度：500nS-10uS。超高頻率=超高能量，轟擊廢氣分子使其分子鍵斷裂。
②低壓側調制脈沖，脈沖寬度可調，IGBT控制精度高，設備長期運行可靠。
③光纖通訊，可1公里外操作；物聯網功能，可手機控制；
④除臭效率高達95%以上。
（4）無馳豫態的完整湯生放電曲線。
實測放電波形符合湯生放電曲線，該曲線被認為是標準的放電形成活性粒子的核心指標。
（5）建造成本低，運行成本低。
據經驗，2萬風量耗電功率，6~12kw（不同臭氣耗電量不一樣），能耗相比其它工藝都要低；無耗材。
（6）適用性強。
反應艙內存在大量高能電子、自由基、離解原子、激發態分子、正離子等活性粒子，可對污染物進行無差別降解，同時具備降解污染物、除塵、脫水、除臭等功能，可謂“一機多用”，省去多個預處理設備。
（7）安全性。
工藝設計過程中，全面考慮了安全性：
①采用大管徑陽極管，是為了防止陰極放電而專門設計的；
②設備以及風管上連接地線，防止由于靜電而產生火花導致局部閃燃；
③在系統進氣端設置防回火裝置，防止火苗往車間方向串；
④在電漿法裝置上適當?shù)奈恢冒惭b了泄爆片，即使發生閃燃也能第一時間把壓力釋放出去；
⑤電漿控制器有自動滅弧功能。當程序探測到電弧長度超過我們設定值時，電源會自動滅弧；當設備發生潛在打火風險時，電源會主動降低電壓，從而起到滅弧作用。

       佛山諾亞電器有限公司，2007年成立，是研發、生產、銷售一體化制造型科技企業。研發及生產廠房面積超過1萬m²，通過了ISO9001、ISO14001、OHASA18001管理體系認證，是廣東省專精特新企業和高新技術企業。產品研發方向是脈沖等離子體電源技術及其應用，已經獲得多項專利和第三方認證。

公司主要有以下三類產品：
電源產品：高壓窄脈沖放電除臭電源(即電漿法除臭電源），脈沖電離電源除黃煙及化工廢氣，電磁除霧電源酸霧除白霧，高壓脈沖電源除塵除煙，脈沖等離子體火炬電源及火炬，SPS等離子體燒結電源，等離子體清洗電源，磁控濺射電源，光伏鈣鈦鍍膜電源，脈沖直流氧化電鍍電源。
環保設備（搭載諾亞核心電源技術，高壓脈沖電漿技術）：廢氣除臭裝置；化工廢氣治理設備；脫硫脫硝廢氣處理設備，除酸霧除白煙設備；除黃煙廢氣凈化設備。高壓窄脈沖放電技術是生態環境部推薦的創新型示范性技術，特別是用于電離除臭和電離裂解化學工業廢氣處理效果非常好。諾亞公司等離子體火炬主要應用于廢氣焚燒高溫裂解凈化，溫度達5000~10000度，適用于電子廠廢氣處理。
電力設備：電力變壓器；高低壓開關柜；有源濾波器APF；無功補償器SVG。
       諾亞公司堅持科技創新，技術帶頭人曾任職于中科院北京高能物理研究所，長期從事等離子體電源技術研究，為托卡馬克試驗室提供過等離子體電源；其他核心技術人員都有中科院等離子所學習或工作經歷；核心技術人員都是博士、博士后，研發團隊成員都是本科或碩士學歷；員工本科以上學歷占40%以上。
       諾亞產品面向國內外銷售，招募區域代理銷售商，歡迎朋友們來公司考察、交流，共同開發等離子體技術的工業應用。
